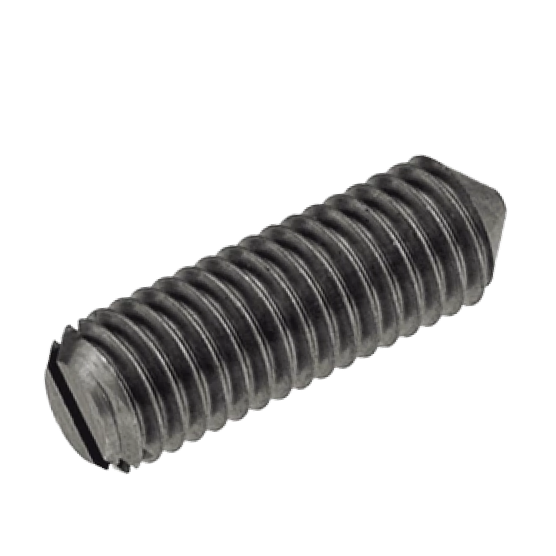

Винт установочный стопорный с коническим конусным концом и прямым шлицем - DIN 553 (ГОСТ 1476-93).
Винт установочный стопорный с коническим конусным концом и прямым шлицем довольно популярен в машиностроении, в приборостроении и других различных промышленно-производственных отраслях. Форма этого изделия отличается наличием плоского конца. Винт DIN 553 является одним из самых распространенных видов металлического крепежа. Пожалуй, главное преимущество этого изделия – исключение дополнительных элементов в совместном применении с ним.
Купить винт DIN 553, аналог ГОСТ 1476-93, Вы можете в нашей компании, обратившись по контактным телефонам выше.
Материалы и назначение:
Типы нержавеющих сталей:
А1, нержавеющая сталь А2 типа 12Х18Н9Т, А3, кислотостойкая сталь А4 типа 10Х17Н13М2Т, А5, латунь Л63, пластик, алюминий.
Винт DIN 553 может обладать покрытием:
- цинк (Zn),
- хром(Cr),
- никель(Ni),
- фосфат и прочие ( гальваническая оцинковка, гальваническое никелирование, гальваническое хромирование).
Установочные винты массово применяются во многих промышленно-производственных отраслях:
- машиностроении,
- приборостроении,
- судостроении и пр.
Главная причина популярности такого крепежа – для его монтажа не требуются дополнительные метизы. Это экономит средства и упрощает установку изделий. Применяется винт ГОСТ 1476, чтобы воспрепятствовать разъединению соединённых между собой элементов. Такой винт также служит для стабилизации отдельных элементов на вращающейся части оборудования и агрегатов. Причём использование таких изделий позволяет зафиксировать детали максимально точно и надёжно — разъединить их впоследствии довольно сложно.
Приобрести такой вид крепежа в широком ассортименте предлагает компания «Белмост Плюс».
Стопорный установочный винт DIN 553, отечественный аналог ГОСТ 1476 - технические характеристики:
Твердость: 14H, 15Н. Класс точности: А,В
Соответствует: ГОСТ 1476-93 и ISO 7434
Аналог: DIN 914
Компания «Белмост Плюс» предлагает Вам заказать стопорные установочные винты DIN 553, соответствующие стандарту ГОСТ 1476, по доступной цене.
Обозначения:
- d - номинальный диаметр резьбы
- n - ширина шлица головки винта
- t - глубина шлица
- dt - диаметр конического конца
- l - длина винта
| d | M1 | M1.2 | M1.4 | M1.6 | M2 | M2.5 | M3 | M3.5 | M4 | M5 | М6 | М8 | М10 | М12 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| n | 0,2 | 0,2 | 0,2 | 0,25 | 0,25 | 0,4 | 0,4 | 0,5 | 0,6 | 0,8 | 1 | 1,2 | 1,6 | 2 | |
| t | 0,4 | 0,4 | 0,48 | 0,56 | 0,64 | 0,72 | 0,8 | 0,96 | 1,12 | 1,28 | 1,6 | 2 | 2,4 | 2,8 | |
| dt | 0,1 | 0,12 | 0,14 | 0,16 | 0,2 | 0,25 | 0,3 | 0,35 | 0,4 | 0,5 | 1,5 | 2 | 2,5 | 3 | |
| l | мин. | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 5 | 5 | 8 | 10 | 20 |
| макс. | 4 | 4 | 5 | 3 | 12 | 12 | 20 | 16 | 30 | 25 | 40 | 50 | 60 | 80 | |
